一、概述:
KTG380礦用隔爆兼本安型光端機,通過在兩根光纖上進行全雙工和半雙工通信,消除噪音和浪涌干擾,使得多個RS485設備利用光纖網絡(luò )長距離傳輸,組建高效的RS485光纖通信網絡(luò )。光纖接口采用SC型接口,RS485以及外部直流電源通過10孔接線柱與2501s光纖轉換器連接。提供的RS485接口也使其可以方便的與RS485設備相連接。該產品可廣泛應用于各種工業控制、電力、銀行等對數據通信質量要求較高,或電磁干擾大,靜電、雷擊、地電位差大的應用場合。

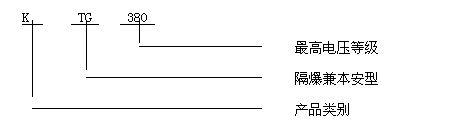

二、型號含義:
三、基本參數:
3.1額定工作電壓:127V、380VAC/50HZ (變壓器抽頭方式輸入);功率:≤60W.
3.2 外形尺寸:412×140×280(mm);
3.3 重量: 20kg
3.4關聯設備(見附錄A)
3.5本安參數
Uo: 7.0V , Io:10mA;Co: 1uF, Lo:5mH。
四、 技術要求
4.1 電氣性能及基本功能
4.1.1 光信號接口:
接口數量:2個;
傳輸方式:波長為1310nm的單模光纖;
發射功率:-5dBm~-15dBm;
接收靈敏度:≤-30dBm;
大傳輸距離:20km。
4.1.2 RS485接口:
接口數量:1個;
傳輸速率:2400bps;
通信信號電壓峰峰值:1V~15V;
通信信號電流峰值:≤30mA;
大傳輸距離:10km。
