MFB160235
1 概述
1.1 產品功能
本公司推出的KJD3.7 礦用本安兼隔爆型手持終端是一種適合礦區以及井下使用的無線通訊終端設備。

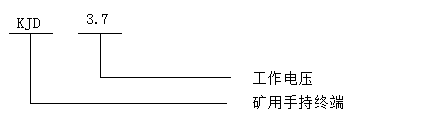

1.2 規格、型號及其含義
1.3 外形尺寸及重量
外形尺寸:長×寬×厚:178x77x38mm;
重量:約400g。
1.4 防爆型式
防爆型式:礦用本安兼隔爆型;
防爆標志:Ex d ib I Mb。
1.5 產品型式
便攜式。
2 環境要求
2.1 工作環境條件
a)環境溫度:0℃~+40℃;
b)相對濕度:≤ 95%(25℃);
c)大氣壓力:80~106 kPa;
d)機械環境:無顯著振動和沖擊的場合;
e)可在含有甲烷、煤塵爆炸性環境,但無破壞絕緣的腐蝕性氣體的場合中使用;不可在強電磁場或對手機電磁屏蔽的環境中使用;
f)環境噪聲: ≤65dB(A計權)。
2.2 貯運環境條件
a)溫度:-40℃~60℃;
b)機械環境:振動加速度20m/s2,沖擊加速度500m/s2。
3 電氣性能
3.1 額定工作電壓:DC 3.7V;
3.2 工作電流:≤1.3A;
3.3 待機電流:≤50mA;
3.4 待機時間:≥2d;
3.5 電池組參數:
3.5.1 規格型號:礦用鋰離子電池(錳酸鋰)GRD103450,單節(3.7V/1.5Ah),2節并聯;
3.5.2 高開路電壓:≤DC 4.2V;
3.5.3 過流保護動作值:≤2.5A。
3.6 無線通信參數:
通信協議:IEEE802.11g/n;
調制方式:OFDM;
工作頻率范圍:2400MHz~2480MHz;
發射功率(天線后,內置天線):-45dBm~-20dBm;
接收靈敏度:-80dBm;
大無線通信距離:40m。
3.7 手持終端振鈴響度:≥75dB(A)(0.5m處)
3.8 甲烷、二氧化碳氣體測量:
表1 手持終端甲烷、一氧化碳、氧氣、二氧化碳、硫化氫濃度測量范圍及基本誤差
甲烷基本誤差 | ||
測量范圍 %CH4 | 基本誤差 %CH4 | |
0.00~1.00 | ±0.10 | |
1.00~3.00 | 真值的±10% | |
3.00~4.00 | ±0.30 | |
一氧化碳基本誤差 | ||
測量范圍 ×10-6CO | 基本誤差 ×10-6CO | |
誤差 | 相對誤差 | |
0~100 | ±4 | - |
>100~500 | - | 測量值的±5% |
>500~1000 | - | 測量值的±6% |
氧氣基本誤差 | ||
測量范圍 %O2 | 基本誤差 %O2 | |
0.0~5.0 | ±0.5 | |
>5.0~25.0 | ±3%FS | |
二氧化碳基本誤差 | ||
測量范圍 %CO2 | 基本誤差 %CO2 | |
0.00~0.50 | ±0.10 | |
0.50~5.00 | ±(0.05+真值的5%) | |
硫化氫基本誤差 | ||
測量范圍 ×10-6 H2S | 允許誤差 | |
0~49 | ±3×10-6 H2S | |
>(50~100) | 真值的±10% |
