MHE140012
一、概述
1)KXB18礦用本安型聲光報警器(以下簡稱報警器),是通過配接設備控制超限時發出聲光報警功能的輔助設備。該報警器適用于煤礦井下各作業場所中使用。該設備配與本安型驅動電源連接即可實現聲光報警,可與各種設備配套使用。

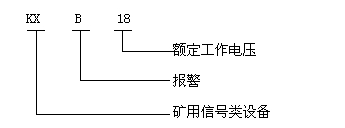

2) 型號含義
二、技術特征
1)防爆類型
防爆型式:礦用本質安全型;防爆標志:“ExibI”。
2)環境條件,傳感器在下列條件下應能正常工作;
a)工作溫度: 0℃ ~+40℃;
b)相對濕度: ≤95%RH;(+25℃);
c)大氣壓力: 80 kPa~116 kPa;
d)無顯著震動和沖擊、無破壞金屬和絕緣材料的腐蝕性氣體、無滴水的地方;
e) 煤礦井下有爆炸性混合物,但無破壞絕緣的腐蝕性氣體的場合。
3) 主要技術指標
3.1 額定工作電壓:DC18V
3.2 工作電流: DC50mA。
4)性能及功能
4.1 報警器報警聲級強度≥85dB。
4.2報警器光信號在黑暗中20m處應清晰可見。
4.3報警器輸入電平信號:高電平:≥3V,低電平:≤0.5V。
4.4 功能:非報警狀態:正中間電源指示燈常亮;報警狀態:所有指示燈閃爍,并伴有聲音報警。
4.5 工作電壓范圍:報警器輸入電壓12V~24V范圍內正常工作。
4.6傳輸距離:報警器使用電纜的單芯截面積1.5mm2 ,其分布參數為:電阻≤12.8Ω/km,電容≤0.06μF/km,電感≤0.8mH/km。與關聯設備的大傳輸距離為2km。
4.7本安參數: Ui:DC18.5V,Ii:50mA,Ci:0uF,Li:0mH。
6)結構特征
a) 結構類型: 采用不銹鋼結構
b) 外形尺寸:280mm×124mm×65mm
c) 整機質量:2kg
