KDY660-18B隔爆兼本安型直流電源

MAA150066

1 概述

KDY660/18B 礦用隔爆兼本安型直流電源是直流穩壓電源，適用于有瓦斯、煤塵爆炸危 險的環境，向礦用本質安全型設備供電。它提供三路本安電源輸出信 號。三路本安輸出電 源的電壓和電流、蓄電池的工作狀態。
1.1 防爆型式

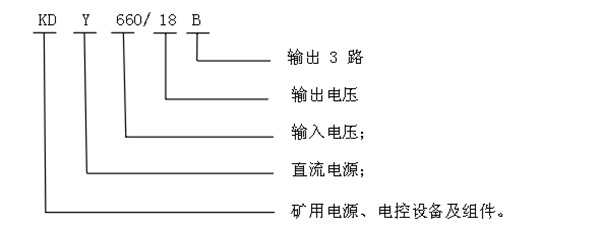

隔爆兼本質安全型，標志為：“Ex d [ia]ⅠMb” 1.2 型號意義

執行標準：GB 3836-2010

MT 209-1990(抗干擾、可靠性除外) MT/T 1078-2008
Q/321182DEH070-2014

1.3 電源在下列環境條件下能正常工作： a) 環境溫度： 0～40℃；
b) 空氣相對濕度： ＜95%（+25℃）； c) 海拔高度： 不高于 2000m ；
d) 大氣壓力： 80kPa～106kPa(海拔高度不高于 2000 米)； e) 無顯著振動和沖擊的場合；
f) 煤礦井下有甲烷和煤塵爆炸性混合物，但無破壞絕緣的腐蝕性氣體的場合,無滴水的 場合。
1.4 工作方式： 連續工作。

2 技術參數

2.1 輸入

a) 電壓：抽頭式輸入單相交流 127V 或 220V 或 380V 或 660V； b) 電壓波動范圍：75%～110%；

c) 輸入視在功率：≤120VA。 2.2 輸出:
2.2.1 電源輸出：三路直流本質安全型穩壓電源。
2.3 備用電源功能:

a) 電池型號：Ni-MH 4/3A*20 24V 4.5AH；單節電池容量:1.2V/4.5Ah；電池數量: 20 節串 連使用。電池類型：鎳氫電池。
b) 轉換時間：＜0.5s。

c) 工作時間：不低于 2 小時（額定負載時）。 d) 放電終止電壓：不小于 20V。
f) 高充電電壓：不大于 31V。

2.4 保護方式：截止式雙重化過壓、過流保護。
