MAB150379
1. 概述
1.1 產品特點
該型管道抑爆控制器主要用于處理火焰傳感器輸出的控制信號,在分析、處理火焰控制 器的信號后,輸出控制器信號觸發抑爆器動作、滅火??刂破骶哂袃陕坊鹧鎮鞲衅鬏斎?、4 路恒流輸出、一路 485 通信口,并且具有抑爆器通斷檢測功能,可以通過紅外遙控器設置通 訊口參數和抑爆器連接數量。具有接口豐富、操作簡便、性能可靠、實用性強等特點。
1.2 防爆型式

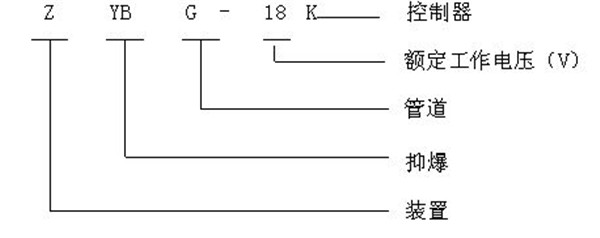

礦用本質安全型,標志為“Ex iaⅠ”。 1.3 命名
1.4 環境條件
控制器在下列條件下應能正常工作: a) 環境溫度:-20℃~+50℃;
b) 平均相對濕度:不大于 98%; c) 大氣壓力:80kPa~106kPa; d)無顯著振動和沖擊的場合;
e)瓦斯輸送管道有甲烷、煤塵爆炸性混合物,但無破壞絕緣的腐蝕性氣體、無淋水、 無積水的場合。
2 技術特性
2.1 主要參數
2.1.1 供電電源
額定工作電壓:18V,波動范圍為 12.5-19.5V; 控制器工作電流:≤100mA; 控制器(抑爆)信號輸出電路工作電流:≤700mA。
2.1.2 RS485 信號接口
a)接口數量:3 路; b)傳輸方式:RS485、主從式、半雙工;
c)傳輸速率:2 路 115200bps(接火焰傳感器),1 路 4800 bps(接監控分站); d)大傳輸距離:100m(接火焰傳感器,使用 MHYVP 電纜,單芯截面積不小于 1.5mm2);
2Km(接監控分站,使用 MHYVR 型電纜,線徑截面不小于 1.5 mm2); e)傳輸信號工作電壓峰值:1V~10V(接火焰傳感器),1V~12V(接監控分站)。
