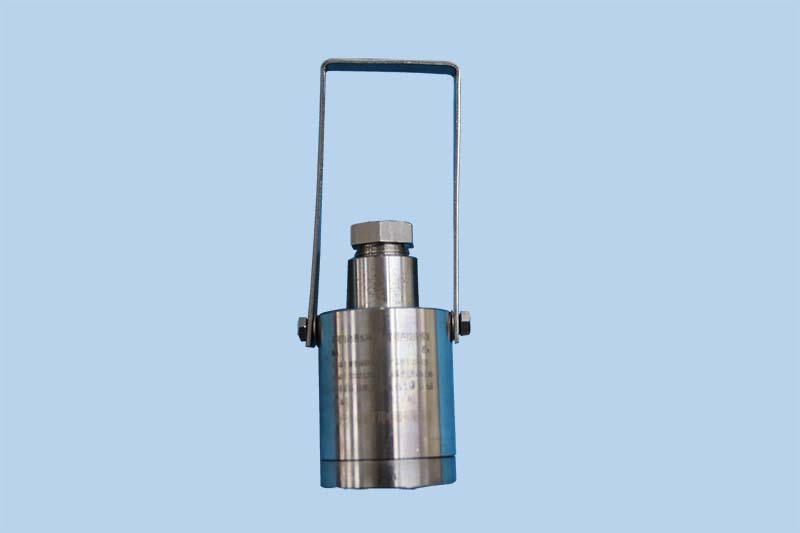

ZP-12S礦用自動灑水降塵裝置用聲控傳感器

MFB160061

1 概述

     ZP-12S礦用自動灑水降塵裝置用聲控傳感器（以下簡稱：傳感器）適用于煤礦井下，主要用于探測炮采、炮掘工作面放炮產生的強聲信號，有著很高的適用性。

     傳感器的主要特點為：外殼采用鑄鋼構造，堅固耐用、安全可靠；內部線路板為本質安全型，采用了新型的集成電路作為前端，以模糊數學智能算法、信號類比處理等技術為基礎，有效地提高了聲控傳感器的分辨能力，從而使裝置的運行更加穩定可靠。

2 型號、命名與分類

2.1 防爆型式

傳感器的防爆類型為本質安全型，防爆標志為：ExibIMb。

3 環境條件

a) 傳感器在下列條件下應能正常工作：

環境溫度：0℃～+40℃；

相對濕度：≤95％（+25℃時）；

環境大氣壓：86kPa～106kPa；

無顯著振動和沖擊的場所；

周?chē)橘|(zhì)無腐蝕性氣體；

無濺水和淋水的場所；

有瓦斯、煤塵爆炸危險的場所。

b） 惡劣的貯運條件：-40℃～+60℃

4  外型尺寸及重量

外形尺寸：￠52*166.5 mm

重量：2.1kg

外殼材質： Q235-A

5 主要技術參數：

工作電壓：12VDC。

工作電流: ≤20mA。

輸入信號：聲波信號。

輸出信號：S+為信號輸出端，當傳感器接入電源后，平時OUT輸出1mA信號；當放炮時，OUT有輸出5mA。輸出誤差<±5%。

裝置主控箱到傳感器的電纜傳輸距離：2km（仿真電纜參數：k≤45Ω/km,L≤0.8mH/km,c≤0.06μF/km）。
