ZP-12R礦用自動灑水降塵裝置用熱釋光控傳感器

MFB160064

1 概述

ZP-12R礦用自動灑水降塵裝置用熱釋光控傳感器（以下簡稱傳感器）是ZP127-Z 礦用隔爆兼本安型自動灑水降塵裝置主控箱的配接設備。當傳感器接收到物體活動的信號時，傳感器會(huì )輸出一個5mA信號送給裝置主機，控制主機工作。

傳感器的執行標準為：GB 3836.1-2010《爆炸性環境第1 部分：設備通用要求》、GB3836.4-2010《爆炸性環境第4 部分：由本質安全型“i”保護的設備》、MT 503-1996《光控自動噴霧降塵裝置通用技術條件》。

2 型號命名與分類

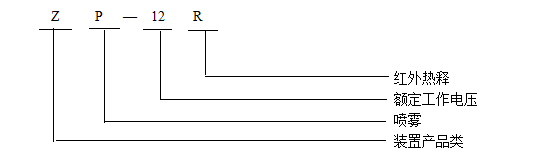

2.1 型號意義

2.2 防爆型式

傳感器的防爆類型為本質安全型，防爆標志為：ExibIMb。

2.3 傳感器的關聯設備見附錄A。

3 環境要求

傳感器在下列條件下應能正常工作：

環境溫度：0℃～+40℃；

相對濕度：≤95％（+25℃時）；

環境大氣壓：86kPa～106kPa；

無顯著振動和沖擊的場所；

周?chē)橘|(zhì)無腐蝕性氣體；

無濺水和淋水的場所；

有瓦斯、煤塵爆炸危險的場所。

 惡劣的貯運條件：-40℃～+60℃

4  外形尺寸及重量：

外形尺寸：￠69*193.5 mm

重量：2.1kg

外殼材質： Q235-A

5 電氣性能要求

主要技術指標

工作電壓：12VDC。

工作電流: ≤20mA。

輸入信號：人體釋放的特定波長的紅外光。

輸出信號：S+為信號輸出端，當傳感器接入電源后，無人經過傳感器時，S+輸出1mA信號；當有人經過不大于2m距離時，輸出5mA信號。

裝置主控箱到傳感器的電纜傳輸距離：2km（仿真電纜參數：k≤45Ω/km,L≤0.8mH/km,c≤0.06μF/km）。
