KDP18G礦用本安型瓦斯抽采管自動放水器

MGA140004

11 概述
KDP18G 礦用本安型自動放水器是煤礦瓦斯抽放系統不可缺少的自動放水裝 置，適用于瓦斯抽放和利用系統的管路的自動放水,可以變人工式放水為自動化 放水的設備?？梢韵蚍终驹O備提供頻率信號，使監控系統及時了解當前放水器的 工作狀態。

1.1 防爆型式
礦用本質安全型，標志為“ExibⅠMb”。
1.2 型號意義

1.3 外形尺寸
945mm×410mm×400mm（見圖 1）。
1.4 質量
約 45 Kg。
2 使用環境條件
2.1 控制器在下列條件下應能正常工作：
a) 環境溫度：0℃～40℃；
b)  平均相對濕度：不大于 95％RH（25℃）； c)  大氣壓力：80kPa ～106kPa；
d) 煤礦井下有瓦斯、煤塵爆炸危險的環境。
e) 無強烈震動和沖擊的地方。
f) 無破壞金屬和絕緣材料的腐蝕性氣體的地方。
g) 無滴水的地方。

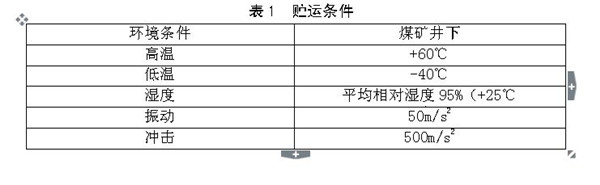

2.2 控制器應能承受下表所列貯運條件見表 1

3 主要技術指標
3.1 主要性能指標

a. 工作電壓：DC18V；
b. 工作電流：不大于400mA；
c. 輸入信號：1路無源接點型開關量輸入，≤300Ω對應邏輯“1”，≥90k Ω對應邏輯“0”；
d. 輸出信號：1路200Hz/1000Hz型頻率輸出，高電平≥3V（拉出2mA），輸 出低電平≤0.5 V，脈沖寬度≥0.3ms，誤差：±10Hz。
3.2 主要功能
①當水未蓄滿浮球不動作或輸入≥90kΩ無源接點型開關量信號時，電動 閥不動作，輸出200Hz±10Hz的頻率信號；當水蓄滿浮球動作或輸入≤300Ω無源 接點型開關量信號時，電動閥動作，同時輸出1000Hz±10Hz的頻率信號。
②具有3.5英寸液晶顯示屏顯示蓄水和放水狀態的功能。
