機械式負壓放水器

機械式負壓放水器

一 概述
PG1 型負壓自動放水器是煤礦瓦斯抽放系統正常運行不可缺少的重要裝置，本 產品適用于瓦斯抽放系統的主管、干管、支管負壓狀態下管內積水的自動排放。
二 PG1  型負壓自動放水器的結構性能
（1）結構

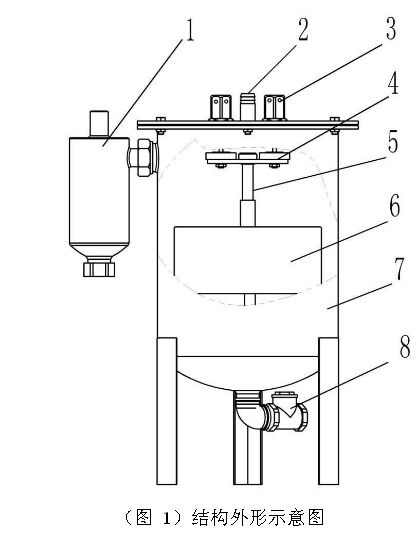

如圖 1  所示，負壓自動放水器主要由渣水分離器 1、負壓平衡接嘴 2、大氣閥 3、
磁鐵托架 4、中心導向桿 5、浮球 6、外殼 7、放水閥 8 等組成。
（2）性能 適用負壓范圍：0～-0.09Mpa
自動放水速度：7L／min（間歇放水）
（3）外形尺寸與重量
外形尺寸（長×\寬×\高）： 330×330×450 mm

重 量： 約 15kg

1.進水管濾渣器 2.負壓平衡管 3.側導向桿 4.磁鐵 5.中心導向桿 6.浮漂 7.外筒 8.放水閥
