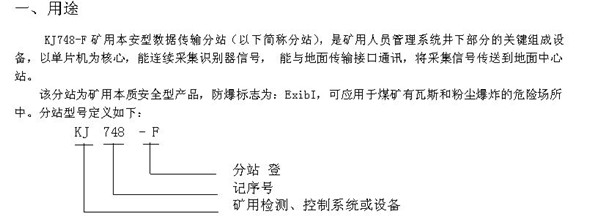

KJ747X-F礦用本安型數據傳輸分站

MFC190006

二、環境條件
2.1 工作環境條件
a) 環境溫度：0℃～40℃
b) 相對濕度：＜95%RH(25℃) c) 大氣壓力：80kPa～106kPa
d）機械環境: 無震動和沖擊；
e) 無振動和沖擊的場所； f)有甲烷、煤塵爆炸性混合物，但無破壞絕緣的氣體的煤礦井下。 2.2 貯運環境條件
a) 環境溫度：-40℃～+60℃
b) 平均相對濕度：95%（25℃） c) 振動：加速度 50m/s2
d) 沖擊：峰值加速度 500m/s2

三、主要技術參數

1 輸入接口容量: KJ748-D 礦用本安型讀卡器 8 臺。
2 輸入信號制式：RS485。
3 傳輸性能
3.1 分站與數據接口的傳輸 傳輸方式：主從式、半雙工、雙性、RS485； 傳輸速率：2400bps；
通信信號峰-峰值電壓：(1～15)V； 通信信號峰值電流：≤30mA；
大傳輸距離：10km（MHY32、MHYVRP、MHYVR 電纜,導體截面積為 1.5mm2，分布參數 R≤12.8 Ω/km、L≤0.8mH/km、C≤0.06μF/km）。
3.2 分站與識別器的傳輸
3.2.1 傳輸方式：主從式、半雙工、雙性、RS485；
3.2.2 傳輸速率：4800bps；
3.2.3 通信信號峰-峰值電壓：(1-15)V；
3.2.4 通信信號峰值電流：≤20mA；
3.2.5 大傳輸距離：2km（MHY32、MHYVRP、MHYVR 電纜,導體截面積為 1.5mm2，分布參數 R≤12.8Ω/km、L≤0.8mH/km、C≤0.06μF/km）。
3.3 分站到電源箱之間的大傳輸距離： 2m；(MHYR 電纜，截面積為 1.5mm2,分布電感
≤0.8mH /km，分布電容 ≤0.06μF/km，電阻 ≤12.8Ω/km）。 6.4 存儲時間：分站存儲數據時間不小于 2h。

四、 外形結構

a) 材質類型：冷軋鋼板
b) 外形尺寸：379mm*250mm*103mm c) 整機質量：7.3kg
