GUY10礦用本安型投入式液位傳感器
- 概述:MFB140295一、概述1)GUY10礦用本安型投入式液位傳感器(以下簡稱傳感器)選用進口不銹鋼隔離膜片敏感器件,將芯片裝入一不銹鋼殼體內,采用特制的防水通氣電纜將信號引出。傳感頭投入被測液體內,通過電纜接入儀表盒。由于采用特制的防水通氣電纜,使感壓膜片的背壓腔與大氣良好相通,測量水位不受外界大氣壓的影響,
MFB140295
一、概述
1) GUY10礦用本安型投入式液位傳感器(以下簡稱傳感器)選用進口不銹鋼隔離膜片敏感器件,將芯片裝入一不銹鋼殼體內,采用特制的防水通氣電纜將信號引出。傳感頭投入被測液體內,通過電纜接入儀表盒。由于采用特制的防水通氣電纜,使感壓膜片的背壓腔與大氣良好相通,測量水位不受外界大氣壓的影響,測量正確,長期穩定性好,并具有優良的密封和防腐性能,可直接投入水、油等液體(包括腐蝕性液體)中長期使用。

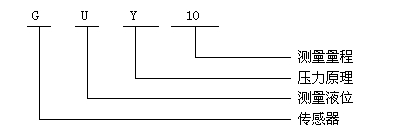

2) 型號含義
二、技術特征
1)防爆類型
防爆型式:礦用本質安全型 防爆標志:“ExibI”
2)環境條件,傳感器在下列條件下應能正常工作;
a)工作溫度: 0℃ ~+40℃;
b)相對濕度: ≤95%RH;(+25℃);
c)大氣壓力: 80 kPa~116 kPa;
d)無顯著震動和沖擊、無破壞金屬和絕緣材料的腐蝕性氣體、無滴水的地方;
e) 煤礦井下有爆炸性混合物,但無破壞絕緣的腐蝕性氣體的場合。
3) 主要技術指標
3.1 額定工作電壓:DC18V
3.2 工作電流: DC25mA。
4) 基本誤差
測量范圍:(0~10)m;誤差:±5%F.S。
5) 工作電壓范圍、傳輸距離及信號制
5.1 傳感器一般應能在輸入電壓DC12V~24V范圍內正常工作。
5.2 傳感器使用電纜的單芯截面積為1.5mm2時,傳感器與關聯設備的傳輸距離2km,使用電纜參數 分布電阻:≤7Ω/km、分布電容:≤0.1μF/km、分布電感:≤1mH/km。
5.3 輸出信號制式:頻率型:(200~1000)Hz(脈沖寬度大于0.3ms)。
5.4 本安參數:Ui:DC18.5V,Ii:25mA,Ci:0uF,Li:0mH。
6)傳感器有4位數碼顯示,分辨率為0.01m。
7)外型特征:
外形尺寸:224mm×124mm×65mm。
整機重量:1.5kg
