MFB190026
1.1 產品特點
GWD50礦用溫度傳感器(以下簡稱傳感器)為本質安全型儀器,可連續監測煤礦井下環境溫度,具有就地顯示和信號輸出功能,能將所測的溫度轉換成200Hz~1000Hz頻率信號,通過信號傳輸線傳送給礦井安全生產監測系統,從而實現井下環境溫度自動監控的功能。
整機電路采用單片機控制,能遙控調校傳感器的零點和靈敏度,并具有故障自檢功能,給使用和維修帶來大的方便。電源電路采用開關電源,使整機功耗更低,有利于提高傳感器輸出信號的傳輸距離。
傳感器結構設計充分考慮能在惡劣環境中使用,外殼采用不銹鋼材質制作,在結構強度、耐腐蝕和防水性能方面都采取了有效的措施。確保傳感器能穩定可靠的工作。
1.2 主要用途和適用范圍
1.2.1 主要用途
主要用于煤礦井下環境溫度的連續監測。
1.2.2 適用范圍
適用于煤礦井下和其他有爆炸性混合氣體的場所。
1.3 品種規格
a) 品種:煤礦井下用傳感器
b) 規格:GWD50煤礦用溫度傳感器
1.4 關聯、配接設備見附錄

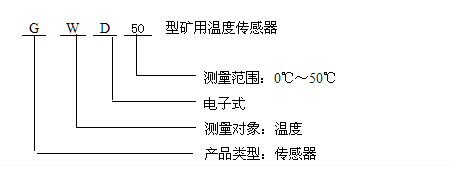

1.5 型號的組成及其代表的意義
本傳感器的型號根據MT/T 154.10-1996 規定編制,其含義如下:
1.6 使用環境條件
a) 環境溫度:0℃~50℃
b) 相對濕度:≤95%(25℃)
c) 大氣壓力:80Kpa~110Kpa
d) 有甲烷、粉塵等爆炸性氣體混和物,但無破壞電器絕緣氣體的場所
1.7 安裝、貯存條件
a) 環境溫度:-40℃~60℃
b) 相對濕度:≤95﹪(25℃)
c) 振動:≤50m/s2
d) 沖擊:≤500m/s2
1.8 對環境及能源的影響
本傳感器低能耗,無污染。
1.9 防爆型式
a) 防爆型式:礦用本質安全型
b) 防爆標志:ExibI
a) 測量范圍:0℃~50℃
b) 測量誤差:≤±1.0℃
c) 信號輸出:200Hz~1000Hz
e) 工作電流:≤20mA
f)工作電壓:12~18V DC
g) 信號傳輸距離:≤2km,(型號為MHYVR,線徑為1.5mm2,分布電容:≤0.1μF/km;分布電感≤1.0mH/ km,直流電阻≤12.8Ω/km。)
h) 顯示方式:4位LED
位:功能提示,
1 零點調校 2 靈敏度調校 3 自檢
后三位:測量數值顯示。單位為℃
i) 工作方式:連續
j) 帶負載能力:0Ω~500Ω
k) 反映速度:≤30s
l) 測量元件壽命:>1年
m) 防護等級:IP54
5 尺寸、質量
5.1 尺寸280mm×124.5mm×60mm
5.2 質量 ≤2kg
