CYH25A氧氣測定器

MFA140065

一、概述

CYH25A氧氣測定器（以下簡稱測定器）采用電化學原理、嵌入式控制器智能控制、數碼管顯示的電子儀器。主要用于氧氣檢測和報警用。

二、測定器命名：

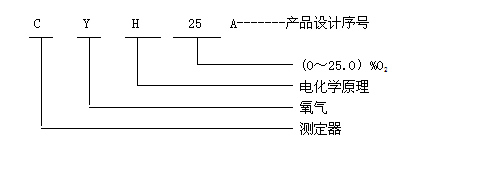

產品型號的含義

三、主要技術指標

1、使用環境條件：

a）溫    度：0～40℃；

    b）相對濕度：≤98％(25℃)；

    c）大氣壓力：80kPa～116kPa；

d）風    速：（0～8）m/s；

e）貯存溫度為：-40℃～+60℃

f) 使用場所：在具有甲烷、煤塵爆炸性危險的煤礦井下。

2、測量范圍：(0～25.0）%O2。

3、防爆型式和本安參數

3.1防爆型式：礦用本安型    防爆標志：ExibI

3.2本安參數：

本安參數：PL123450礦用防爆鋰離子電池一節；Uo：4.2VDC，Io：3.9A。

4、大工作電流: ≤200mA。

5、電源：測定器采用一節礦用防爆鋰離子電池，其型號為：PL123450，電池采用礦燈保護器，具有過充電保護電壓保護、過放電保護電壓保護、短路保護功能；并且在正級串聯熱敏限流電阻。保護板、熱敏電阻和充電型單節1.5Ah錳酸鋰鋰離子蓄電池封裝在一起，澆封厚度不小于1mm,構成本安電池組件，電池廠家為北京天銳馳能源科技有限公司，電池符合《煤礦安全儀器儀表用鋰離子電池安全性能檢驗規范》的規定。

6、外殼采用ABS工程塑料。

7、外形尺寸：286.5mm×218mm×160.3mm

8、重    量：600g

9、測定器采用自然擴散采樣方式。測定器測量值應采用數字顯示方式其顯示值三位以上（含三位），應以百分比體積濃度表示測量值，采用數字顯示，其分辨率應為0.01%O2。并能表示顯示值的正或負。

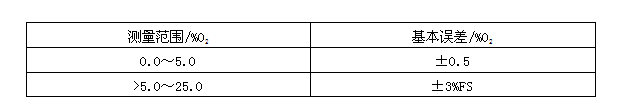

10、基本誤差

11、報警功能

11.1測定器報警點應能在測量范圍內任意設定（出廠默認設在18.0%O2處）。報警誤差不超過

±0.1%O2。

11.2測定器報警聲級強度在距其1m遠處，應不小于75dB（A）；紅色光信號在黑暗處的能見度應不小于20m遠。

12、響應時間：不大于35s。

13、電池工作時間

測定器電池正常充電后，其工作時間應不小于10h，正常工作時間內，測定器不應出現欠壓關機。

14、充電時間：一次充電時間不少于8h。
