MAB140583
1. 概述:
1.1 產品特點、主要用途及使用范圍

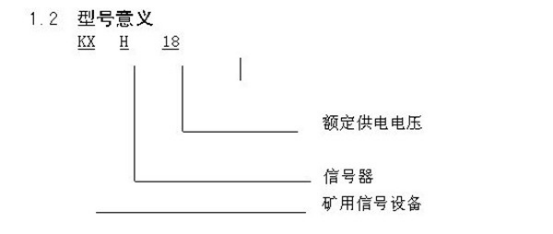

KXH18 礦用本安型可編程控制器(以下簡稱控制器),采用本安 PLC 運行、485 總線 , 多路輸入輸出,模擬量信號輸入,大屏顯示。讓控制器在電氣控制中具有控制方式多樣化、 信號采集準確、安全系數高等特點。
1.1 防爆型式
控制器為礦用本質安全型,防爆標志 ExibⅠMb。
1.3 外形尺寸
560mm×380mm×340mm(見圖 1)。
1.4 質量
約 30 Kg。
2 使用環境條件
2.1 工作環境條件
a. 環境溫度:0℃~+40℃;
b. 平均相對濕度:不大于95%(+25℃); c. 大氣壓力:80kPa~106kPa;
d. 無顯著振動和沖擊的場合;
e. 煤礦井下有甲烷、煤塵爆炸性混合物,但無破壞絕緣的腐蝕性氣體的場合。 f. 環境噪音:不大于75dB。
2.2 儲存環境條件
a) 高溫:60℃; b) 低溫:-40℃;
c)平均相對濕度:≤90%(25℃)。
3 主要技術指標
3.3.1 供電
a) 工作電壓:DC18V; 工作電流:≤400mA;
b)工作電壓:DC9V; 工作電流:≤1200mA;
3.3.2 輸入輸出信號要求(其中2路頻率輸入口和、二路高低電平輸入口復用)
a) 12路高低電平型開關量信號輸入:≥3V對應邏輯“1”,≤1V對應邏輯“0”;
2
b) 6路無源接點型開關量接點信號輸出,接點斷開(截止)時,輸出端之間的漏電阻應
≥100KΩ。接點閉合(導通)時,輸出端電壓應≤0.5V(灌入2mA);
c) 2路200Hz~1000Hz型頻率輸入, 高電平≥3V,輸入低電平≤0.5V,脈沖寬度≥ 0.3ms;
d) 2路4mA~20mA電流信號輸入,輸入回路采樣阻抗為150Ω~250Ω; e) 模擬量輸入處理誤差不大于0.5%(F.S)。
3.3.3 傳輸接口
接口數量:1 路 ; 傳輸方式:主從式,半雙工,RS485; 傳輸速率:9600bps;
大傳輸距離:1km(MHYVRP 傳輸電纜,導線截面積 1.5mm2); 傳輸信號工作電壓峰峰值:2V~12V。
3.3.4 顯示功能
10.2 寸彩色液晶顯示。
3.3.5 功能
控制器具有采集開關量和模擬量,經程序控制輸出開關量功能,并提供 1 路 RS485 口。
3.3.6 主要功能
控制器具有開關量采集和輸出的功能,以及具有通過 RS485 口、頻率量口、模擬量口 等采集數據的功能,并且將數據顯示到顯示屏。
