MAB141193
1 概述
TH18 礦用本安型操作臺(以下簡稱操作臺)??梢耘c KXJ660 礦用隔爆兼本 安型控制器和 KXH18 礦用本安型可編程控制器聯接,可以顯示礦用本安型可編程 控制器系統的各種狀態,同時輸出控制信號給 KXH18 礦用本安型可編程控制器, 性能可靠、操作維護方便、用戶易掌握。
2 防爆型式
2.1 防爆型式 :本質安全型, 防爆標志:ExibⅠMb。

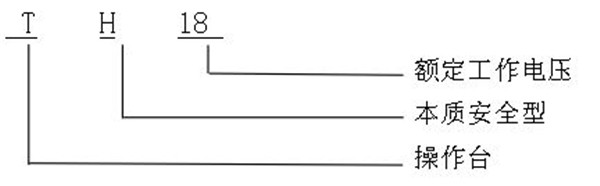

2.2 產品型號含義
3 使用環境條件 操作臺應在下列條件下正常工作: 1. 環境溫度:-10℃~+40℃;
2. 平均相對濕度:不大于 95%(+25℃);
3. 大氣壓力:80kPa~106kPa;
4. 無顯著振動和沖擊的場合;
額定工作電壓 本質安全型 操作臺
5. 煤礦井下有甲烷和煤塵爆炸性混合物,但無破壞絕緣的腐蝕性氣體的場合;
4 外形尺寸及重量

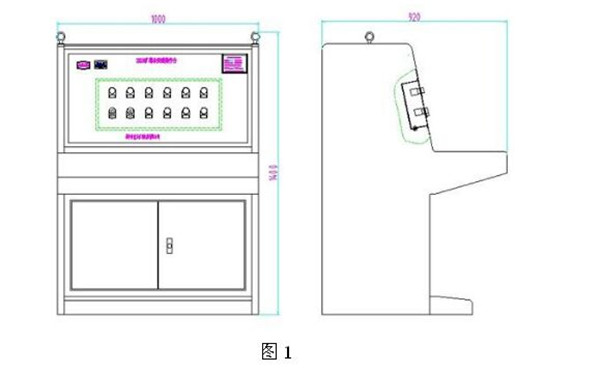

4.1 外形尺寸如圖 1
(長*寬*高:1000mm×920mm×1400mm)
4.2 重量
約 105.5kg
5 主要技術指標
5.1 供電電源
a) 電壓:DC18V;
b) 電流:不大于 80mA。
5.2 六路常開無源接點輸出:接點容量為 DC24V/0.3A(阻性負載),接觸電阻不 大于 0.5Ω。
5.3 六路無源接點信號輸入:≤300Ω時指示燈亮,≥90kΩ時指示燈滅。
5.4 面板:6 個指示燈,2 個旋鈕開關,3 個按鈕開關和 1 個急停開關。
5.5 功能:輸出無源接點控制信號至被控設備,接收被控設備反饋的無源接點信 號控制對應的指示燈的亮和滅來指示被控設備工作狀態。
