礦用氣體傳感器的作用及工作原理

產品特點及用途：

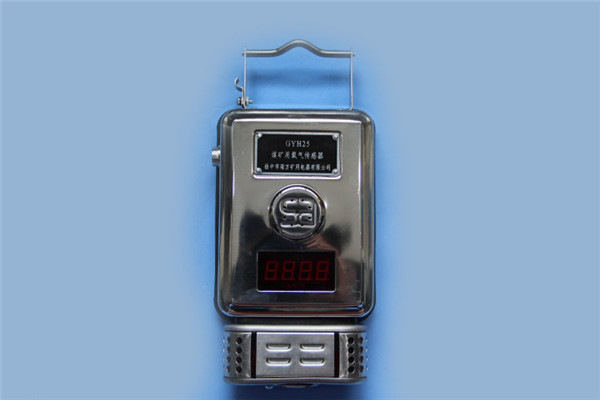

氧氣傳感器(以下簡稱儀器)，采用嵌入式微控制器技術，按新標準設計制造，與各種類型的煤礦安全監測系統配套使用，可連續在線監測存在易燃易爆可燃性氣體混合物環境中的氧氣濃度。具有就地顯示、聲光報警、紅外遙控調校、頻率信號輸出、數字信號輸出等功能及特點。

工作原理：

當儀器置于存在氧氣的環境時，氧氣通過儀器外殼的氣窗進入氣室，氣室內的電化學傳感器以擴散方式與氧氣反應，產生與被測氣體濃度成正比的電信號。信號經線性放大器放大后輸入A/D轉換器，經微處理器數據處理，由數碼管顯示出氧氣濃度，并經信號輸出電路輸出信號，供其它設備使用。儀器的報警電路是由蜂鳴器、發光二極管及驅動電路組成，當氧氣濃度低于設定的報警點時，儀器會(huì )發出聲光報警信號。
